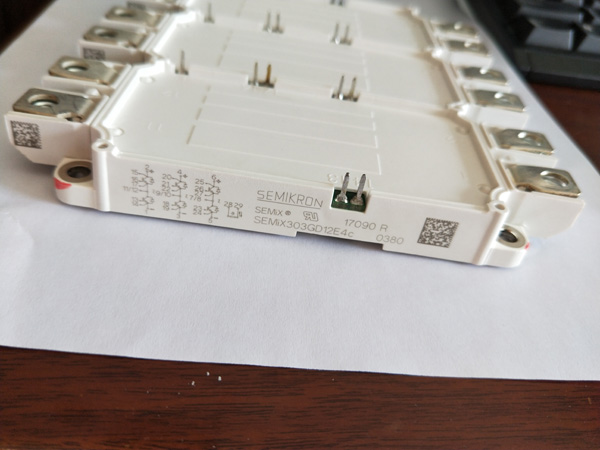

西門康IGBT模塊SEMIX303GD12E4C現貨供應

由于IGBT是一種電壓控制型功率器件，它所需驅動功率小，控制電路簡單，導通壓降低，且具有較大的安全工作區和短路承受能力。因此，目前IGBT已在中功率以上的電力電子系統中（如逆變器、變頻器、UPS電源）逐漸取代了MOSFET及BJT而成為功率開關元件市場中的重要一員。然而如何有效地驅動并保護IGBT則成為目前電力電子領域中的重要研究課題之一。在鐵路客運系統中，隨著電氣化列車的普及，提高列車舒適度，設計高效的IGBT驅動電路也成為列車輔助電源設計者的重要研究對象。一個具有保護功能的驅動電路不但能在正常工作狀態下給IGBT提供所需的驅動功率，在異常工作狀態下能起保護IGBT的作用，而且應當能使電力電子系統中的IGBT有很好的替換特性。因此高性能的驅動電路是提高電子產品品質和可靠性，從而增強其競爭力的關鍵之一。本文根據實際的使用經驗著重介紹了應用于電氣化列車輔助電源中的一種單電源IGBT的驅動電路。

1．驅動電路的設計和任務:

驅動電路就是將信息電子電路傳來的信號按控制目標的要求，轉換為相應的驅動信號。

開關型功率器件的驅動分為兩種形式：一是電流型驅動,如GTR ；二是電壓型驅動，如功率MOSFET、IGBT。無論是哪種驅動電路，在設計時都必須考慮以下兩點：最優化驅動特性和自動快速保護。所謂最優化特性就是以理想的控制極驅動電流（或電壓、或兩者兼有） 去控制功率器件的開關過程，以提高開關速度、減小開關損耗；自動快速保護則是在驅動電路故障狀態下快速自動地切斷控制極信號，避免功率管遭到損壞，在主回路故障狀態時能及時自動切斷與主回路的聯系的能力。本文介紹的為電壓型IGBT驅動電路。 IGBT是將MOSFET的高速易驅動，安全工作區寬同雙極性器件低飽和壓降結合的產物。它具有以下特點：高的輸入阻抗，使之可采用通用低成本的驅動線路；高速開關特性；導通狀態的損耗低。在設計驅動電路時，主要考慮以下的參數：IGBT的額定值；短路電流特性；感性負載的關斷特性；最大柵極發射極電壓；柵極輸入電容；安全工作區特性。

2．驅動電路的分類:

    驅動電路作為逆變電路的一部分，對逆變器和變頻器的三相或單相輸出有著巨大的影響。驅動電路的設計常用的一般有這樣幾種方式：

（1） 分立插腳式元件的驅動電路

    分立插腳式元件組成的驅動電路在80年代的日本和臺灣變頻器上被廣泛使用，主要包括日本（富士：G2，G5。三肯：SVS，SVF，MF.，春日，三菱Z系列K系列等）臺灣（歐林，普傳，臺安。）等一系列逆變器和變頻器。隨著大規模集成電路的發展及貼片工藝的出現，這類設計電路復雜，集成化程度低的驅動電路已逐漸被淘汰。

（2） 光耦驅動電路

    光耦驅動電路是現代逆變器和變頻器設計時被廣泛采用的一種驅動電路，由于線路簡單，可靠性高，開關性能好，被歐美及日本的多家逆變器和變頻器廠商采用。由于驅動光耦的型號很多，所以選用的余地也很大。驅動光耦選用較多的主要由東芝的TLP系列，夏普的PC系列,惠普的HCPL系列等。本設計即為HCPL系列光耦驅動電路。

（3） 厚膜驅動電路

    厚膜驅動電路是在阻容元件和半導體技術的基礎上發展起來的一種混合集成電路。它是利用厚膜技術在陶瓷基片上制作模式元件和連接導線，將驅動電路的各元件集成在一塊陶瓷基片上，使之成為一個整體部件。使用驅動厚膜對于設計布線帶來了很大的方便,提高了整機的可靠性和批量生產的一致性，同時也加強了技術的保密性。現在的驅動厚膜往往也集成了很多保護電路，檢測電路。應該說驅動厚膜的技術含量也越來越高。

（4） 專用集成塊驅動電路

    現在還出現了專用的集成塊驅動電路，主要由IR的IR2111，IR2112，IR2113等，其它還有三菱的EXB系列驅動電路。三菱的M57956，M57959等驅動電路。
