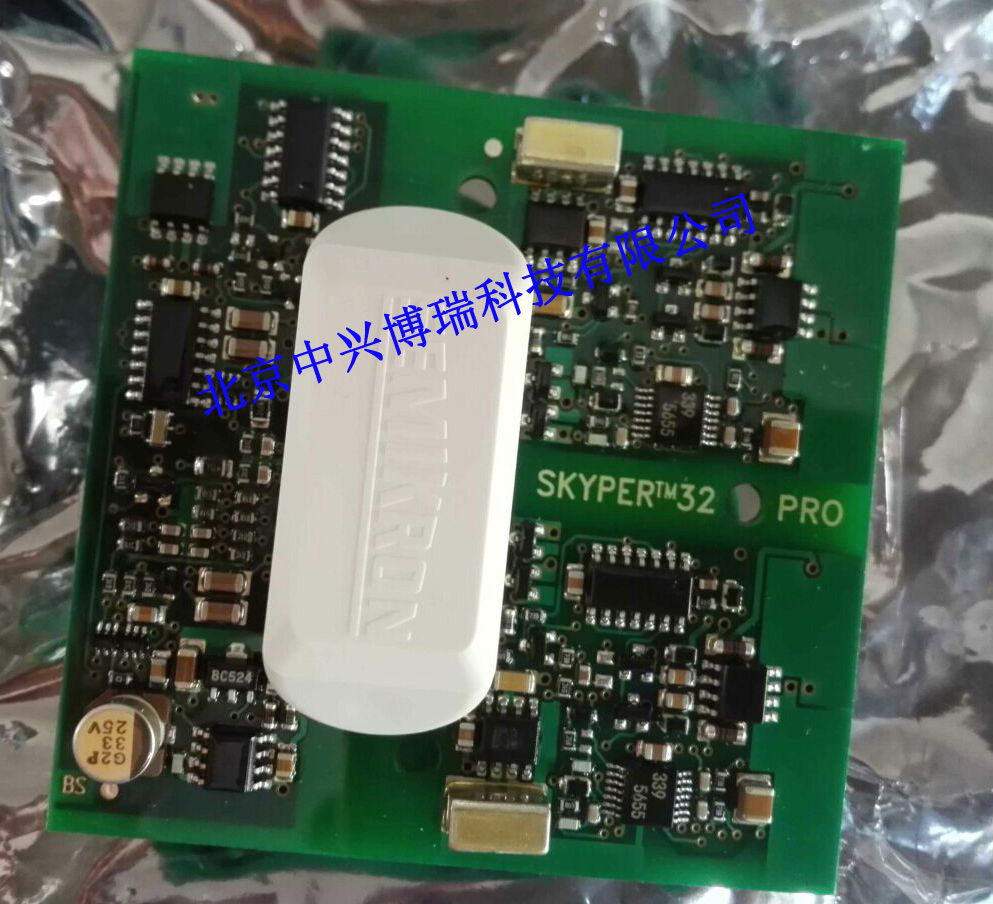

西門康驅動板SKYPER32PRO全新現貨--北京中興博瑞

電氣特性測試--靜態特性

無負載，無輸入電流，僅接供電電源，檢測輸入電流 （門極開路，不加驅動，采用萬用表電流檔直接測量+15V 電源輸入 電流）

動態特性測試：

（1）空載輸入電流

門級開路，加 D=0.5，f=6.4K，12.8K 方波，采用萬用表電流檔直接測 量+15V 電源輸入電流。

（2）從小到大調整輸入電壓的幅值，確定邏輯輸入的閾值電平。

（3）邏輯輸入電流門極開路，不加驅動，在邏輯輸入端加入 15V 方波信號，采用萬用表 電流檔直接測量邏輯輸入電流

（4）驅動輸出的上升時間，下降時間

（5）驅動輸入和輸出的上升沿下降沿傳輸延時

IGBT模塊保護電路測試：

（1）在加入輸入信號的前提下，供電電壓，由 5V 逐漸增加，觀察驅 動的工作狀態，記錄欠壓保護的閾值電平（由 15V 逐漸減小，記錄欠 壓保護的閾值電平）。

（2）監控電壓測試，給 Vce(sat)加 2~9V 直流電壓，看其在某一值時， 是否會發上保護動作，Fault 輸出信號的變化，驗證驅動 SOFT SHUT DOWN。

（3）邏輯電平邊界判斷，輸入的邏輯電平從 5Ｖ逐漸增加，觀察驅 動輸出，記錄邏輯電平的邊界電壓的輸入電壓范圍（-20V—20V 是極 限值）。

（4）Reset 用以復位通道 A，B 的邏輯電平輸入，測試加入重啟信號 后，重啟需要的時間。

注：半橋和全橋模式下，各一組實驗

IGBT模塊死區時間測試：

測量驅動輸出死區大?。ㄗ钚?1.6us）

實際整機運行時間測試：

安裝新驅動板到整機，運行測試各項功能是否正常

邊界條件測試：

（1）高電磁干擾

（2）工作溫度驗證（-25~50 攝氏度） ；

備注：先進行全面測試；再進行溫度試驗（極限測試，利用溫箱） ； 最后做基本測試檢測經過極限溫度環境工作后驅動芯片是否仍然正常工作

西門康驅動板型號:

BOARD1SKYPER32PROR        SKHI23/17R         SKHI22AH4R

BOARD2SSKYPER32PROR      SKHI22BH4R        SKYPER42R

BOARD3SSKYPER32PROR      SKHI10/17R          SKHI23/12R

BOARD4SSKYPER32PROR      SKPC22/3             SKHI10/12R

BOARD1SKYPER32R               SKHI71R               SKPC22/2

BOARD1SKYPER52R                SKHI22BR            SKHI61R

BOARD3SSKYPER32R              SKHI21AR            SKHI27W

BOARD4SSKYPER32R              SKHIT01R             SKHI26W

BOARD2SSKYPER32R              SKHI22AR             SKHI26F

SKYPER32PROR                       SKYPER52R           SKHI24R

SKYPER32PRORUL                   SKYPER32RUL       SKYPER32R

BOARD2GENERIC  SKYPER42R

SKIIP大功率西門康模塊-風冷模塊-水冷模塊-光纖接口模塊

西門康IPM智能模塊：1200V-IGBT 3(Trench)-SKIIP 3

SKIIP1213GB123-2DL V3   1200V----1200A    SKIIP1813GB123-3DL V3   1200V----1800A

SKIIP2413GB123-4DL V3   1200V----2400A    SKIIP613GB123-3DUL V3   1200V----600A

西門康IPM智能模塊：1200V-IGBT 4(Trench)-SKIIP 4

SKIIP1814GB12E4-3DL     1200V----1800A     SKIIP1814GB12E4-3DW     1200V----1800A

SKIIP2414GB12E4-4DL     1200V----2400A     SKIIP2414GB12E4-4DW     1200V----2400A

SKIIP3614GB12E4-6DL     1200V----3600A     SKIIP3614GB12E4-6DW     1200V----3600A

西門康IPM智能模塊：1700V-IGBT 3(Trench)-SKIIP 3

SKIIP1013GB172-2DL V3   1700V----1000A    SKIIP1203GB172-2DW V3   1700V----1200A

SKIIP1513GB172-3DL V3   1700V----1500A    SKIIP1803GB172-3DW V3   1700V----1800A

SKIIP2013GB172-4DL V3   1700V----2000A    SKIIP2403GB172-4DW V3   1700V----2400A

SKIIP513GB172-3DUL V3   1700V----500A      SKIIP603GB172-3DUW V3   1700V----600A

西門康IPM智能模塊：1700V-IGBT 4(Trench)-SKIIP 4

SKIIP1814GB17E4-3DL     1700V----1800A     SKIIP1814GB17E4-3DW     1700V----1800A

SKIIP2414GB17E4-4DL     1700V----2400A     SKIIP2414GB17E4-4DW     1700V----2400A

SKIIP3614GB17E4-6DL     1700V----3600A     SKIIP3614GB17E4-6DW     1700V----3600A

西門康IPM智能模塊：

SKiiP603GD123-3DULV3    SKiiP603GD123-3DUWV3    SKiiP613GD123-3DULV3

SKiiP613GD123-3DUWV3   SKiiP1213GB123-2DLV3      SKiiP1213GB123-2DWV3

SKiiP1813GB123-3DLV3      SKiiP1813GB123-3DULV3    SKiiP1813GB123-3DWV3

SKiiP1814GB12E4-3DUL      SKiiP1814GB12E4-3DUW     SKiiP2413GB123-4DLV3

SKiiP2413GB123-4DULV3    SKiiP2413GB123-4DWV3      SKiiP2414GB12E4-4DUL

SKiiP2414GB12E4-4DUW     SKiiP3614GB12E4-6DUL      SKiiP3614GB12E4-6DUW

SKiiP513GD172-3DULV3      SKiiP513GD172-3DUWV3     SKiiP603GD172-3DULV3

SKiiP603GD172-3DUWV3    SKiiP1013GB172-2DLV3        SKiiP1013GB172-2DWV3

SKiiP1203GB172-2DLV3       SKiiP1203GB172-2DWV3      SKiiP1513GB172-3DFLV3

SKiiP1513GB172-3DWV3     SKiiP1513GB172-3DLV3        SKiiP1803GB172-3DLV3

SKiiP1803GB172-3DWV3     SKiiP1814GB17E4-3DUL       SKiiP1814GB17E4-3DUW

SKiiP2013GB172-4DLV3       SKiiP2013GB172-4DFLV3      SKiiP2013GB172-4DWV3

SKiiP2403GB172-4DLV3       SKiiP2403GB172-4DWV3     SKiiP2414GB17E4-4DUL

SKiiP2414GB17E4-4DUW     SKiiP3614GB17E4-6DUL       SKiiP3614GB17E4-6DUW
