三菱IPM模塊 _【NEW PV-IPM】

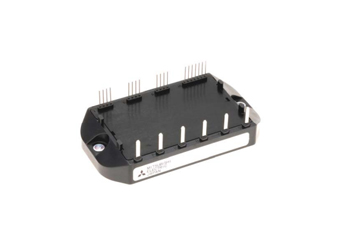

三菱電機第5代智能功率模塊——New PV-IPM

太陽能發電系統專用智能功率模塊

性能特點

采用全柵型CSTBTTM硅片技術和快速續流二極管更適合高頻應用

硅片上集成優化的溫度傳感器

與L1系列S型IPM模塊封裝兼容，比現有產品(B型)小32%

具有短路、欠壓和過溫保護功能

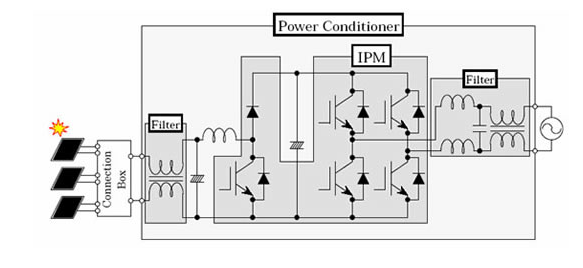

內部功能框圖

產品尺寸


封裝尺寸：90mm×50mm                      79mm×31mm

應用領域

太陽能發電系統功率變換器品

燃料電池系統用功率變換器

NEW PV-IPM選擇表
