ABB變頻器配件-ABB電源板-APOW-01C-中興博瑞

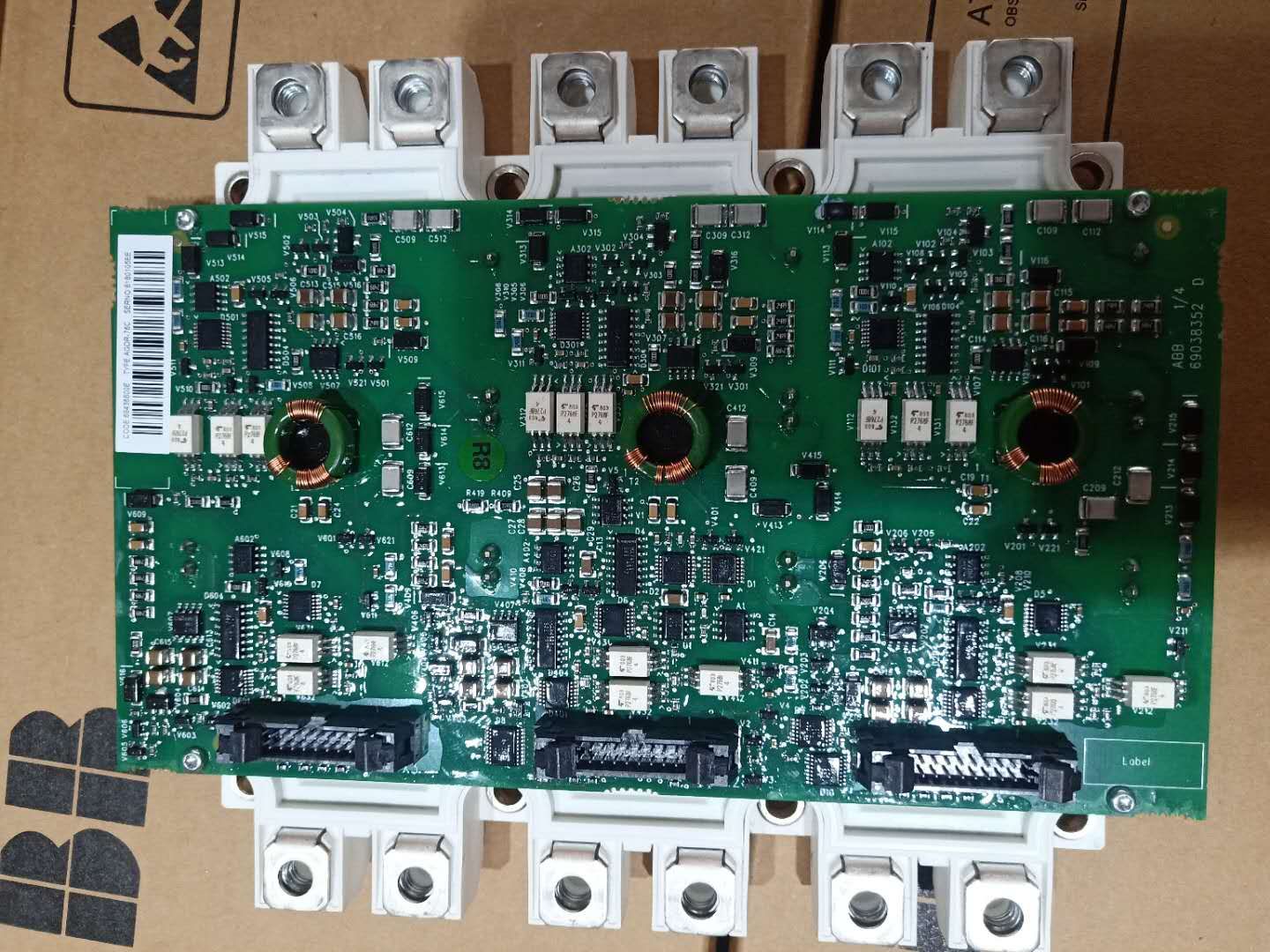

ABB驅動板型號：

FS225R12KE3/AGDR61C  FS300R12KE3/AGDR61C  FS450R12KE3/AGDR61C

FS225R17KE3/AGDR61C  FS300R17KE3/AGDR61C  FS450R17KE3/AGDR61C

FS225R12KE3/AGDR62C  FS300R12KE3/AGDR62C  FS450R12KE3/AGDR62C

FS225R17KE3/AGDR62C  FS300R17KE3/AGDR62C  FS450R17KE3/AGDR62C

FS225R12KE3/AGDR66C  FS225R17KE3/AGDR66C

FS225R12KE3/AGDR71C  FS225R17KE3/AGDR71C  FS225R12KE3/AGDR72C

FS225R17KE3/AGDR72C  FS225R12KE3/AGDR76C  FS225R17KE3/AGDR76C

ABB電源板/ABB主控板型號：

RDCO-03C      AINT-02C       RDCU-02C

AINP-01C      AIBP-51        APOW-01C

RVAR5511      RVAR5611       RRFC5611

RRFCU5611     RRFC6641       RRFC6651

RRFC5622      RRFC5511       RRFC5513

RVAR5512      RVAR5612       RMIO-01C

RMIO-02C      RINT-6611C     RINT-5514C

NDCU-11       NPBU-42        NDBU-95C

DSBB-01C      RDCO-01C       RPBA-01

RMBA-01       RTAC-01

ABB變頻器的常見故障以及維修方法：

　　ABB通用變頻器進入中國的市場也并不太長，也經歷了一段被廣大客戶從陌生-認知-接受的過程，但其發展卻是非常迅猛的。早期我們能看到的ABB通用變頻器主要有小功率的ACS300變頻器，以及標準型的ACS500變頻器，應該說這兩個系列變頻器在國內并沒有贏得太多的客戶，而ABB變頻器真正被廣大用戶認識和接受的就是采用DTC控制方式的ACS600的高端變頻器。穩定，可靠，功能豐富，應用靈活，這就是ABB通用變頻器贏得市場的法寶。

　　此外我們還知道ACS600/ACS800變頻器的選件功能特別豐富，除了常見的I/O擴展模塊，用于通訊的 Profibus Modbus模塊等，應該說ABB通用變頻器的選件功能相當豐富，基本滿足了各個行業對變頻器功能的需求。

　　由于ABB通用變頻器在中國市場還是有一個十分龐大的銷售量，包括一些早期使用的ACS200/ACS300/ACS500也已進入故障多發期，在使用中必然會碰到許多問題。

　　對于ACS500變頻器我們較常見的故障有驅動厚膜的損壞，此驅動厚膜已不僅僅包含驅動電路了，還包括短路檢測，IGBT模塊檢測，過流檢測等，由于良好的保護功能，ACS500的大功率模塊很少損壞。在維修中如果碰到驅動厚膜損壞，在沒有配件的情況下，我們只能對厚膜進行維修，由于厚膜元器件都焊接于陶瓷片上，散熱相當快，特別注意不要因為長時間把烙鐵加熱于元器件上，而導致器件的損壞。由于受到使用時間的限定，ACS500的散熱風扇也會出現故障，常見現象是上電后只聽到“嗡嗡”聲音，但風扇不轉，由于是軸流風扇，風扇線圈和軸承往往都是正常的，檢查后發現是偏轉電容發生故障了，更換后就恢復了正常。

    轉子側變流器包含一個或兩個基于IGBT的逆變器模塊，將直流電逆變為產生轉子磁場所需頻率和幅值的三相交流電，向轉子繞組供電。轉子側變流器控制對象為轉矩和無功功率，通過對轉矩的控制實現對發電機有功功率的控制，通過對無功功率的控制完成對發電機轉子磁場的建立，實現對發電機無功功率的控制。

ABB變頻器配件510/550系列:

1：OMIO-01C 主接口板

2：OMIO-01 CPU 板

3：SMIO-01C 主接口板

4：SKM195GB124DN IGBT模塊

5：FF200R12KE3 IGBT 模塊

6：CM10MD1-24H

7：ACS-CP-D 控制盤

8：ACS-CP-C 控制盤

9：FP15R12KE3

10：VUO52-16

11：FS50R12KE3

12：FS75R12KE3

13：FS100R12KE3

14：SKD145/16

15：SKD115/16

16：OINT4120C (驅動板)

17：OINT4130C (驅動板)

18：OINT4220C (驅動板)

19：OINT4410C (驅動板)

20：OINT4420C (驅動板)

21：OIN4430C (驅動板)

22：ONIT4320

23：ONIT4310

24：ONIT4210

北京中興博瑞科技有限公司主營的業務有：電力電子元器件，變頻器配件及各大品牌熔斷器！

元器件部主營英飛凌，三菱，富士，三社，西門子，西門康，IXYS，IR，ABB，WESTCODE等系列IGBT，IPM，PIM，GTR，可控硅，整流橋，二極管等功率模塊；各系列IGBT，GTR驅動；EPCOS電解電容及CDE無感電容！

變頻器部主營ABB變頻器主控板，電源板，驅動板，各系列快熔，面板，延長電纜等變頻器配件！
