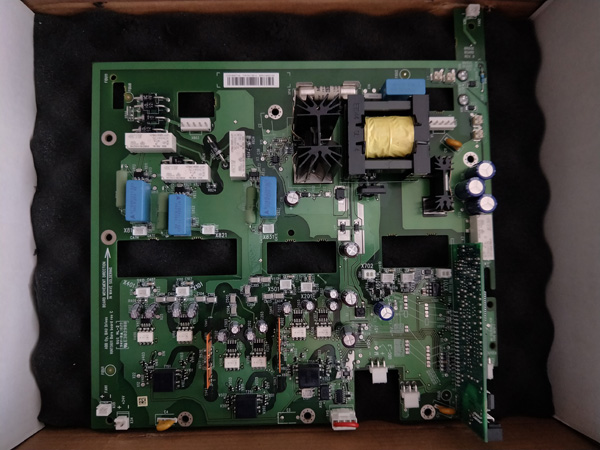

ABB主控板-ABBIGBT驅動板-RINT-5611C

利用ABB變頻器實現節能：

由電機驅動的工業流程消耗大量電力，即便是微小的改進也能夠帶來巨大的收益。ABB已經安裝的低壓變頻器通過控制電機耗電，每年可以減少1.8億噸二氧化碳排放。ABB擁有廣泛的增效節能產品系列，其中包括先進的過程控制系統、自動化產品和電氣設備，但是節能成果最顯著的應該是可以提高電機效率的變頻器。

電機無處不在，它們所驅動設備的能耗占全球總用電量的1/4。電機加裝可調速變頻器后，耗電量通常可以下降30%，從而大幅降低成本并減少溫室氣體排放量。無論在民用、商業還是工業領域，ABB變頻器都在幫助用戶“用得更少，做得更多”。

2009年，ABB已經安裝的低壓變頻器所節約的電力足以滿足5400萬個歐洲家庭的全年需求。例如在瑞典，熱電廠運營商M?larenergi AB在接受ABB節能審計評估后，決定安裝可調速變頻器來控制工廠內眾多電機的運行。

ABB提供了8臺中壓變頻器，其中部分用來替代原有的電阻調速電機控制系統。這項改良消除了電阻發熱造成的巨大電能損失，使工廠每年能夠多輸出3500萬千瓦時電力，這相當于產能提升了5%。

ABB變頻器風力發電：

ABB傳動公司目前主要有兩類產品應用于風力發電系統，一類是應用于雙饋發電機系統的變頻產品ACS800-67，一類是應用于永磁同步電機且無齒輪箱（直驅系統）的變頻產品ACS800-77，這里主要介紹ACS800-67。

ABB變頻器控制原理：

ACS800-67風力發電變頻器主要和帶有轉子繞組和滑環的感應式發電機一起使用，連接于雙饋發電機轉子和電網之間，該變頻器既可以安裝在塔基處也可以安裝于發電機艙內。

變頻器工作原理與上節所述一致，當風速變化時，ACS800-67通過內部控制快速增加或降低轉子磁場的旋轉速度，保證發電機獲得最優滑差，達到獲得最大發電量的目的。該傳動單元也可以完成在將定子輸出接入電網之前使定子輸出電壓和電網電壓同步的目的。在脫離電網時，傳動單元通過將轉矩給定調整為零，使定子電流減少至零，以便將發電機從電網脫離。

網側變流器是一個基于IGBT模塊的變流器，將輸入的三相交流電整流為所需的直流電，為轉子側逆變器供電。網側變流器控制對象為直流母線電壓和網側無功功率，通過檢測網側兩相電流和直流母線電壓，采用直接轉矩的控制方法，實現直流母線電壓泵升且恒定以及網側功率因數可控（一般設置為1）的目的。同時也可以實現功率的雙向流動以及降低網側電流諧波含量的目的。

轉子側變流器包含一個或兩個基于IGBT的逆變器模塊，將直流電逆變為產生轉子磁場所需頻率和幅值的三相交流電，向轉子繞組供電。轉子側變流器控制對象為轉矩和無功功率，通過對轉矩的控制實現對發電機有功功率的控制，通過對無功功率的控制完成對發電機轉子磁場的建立，實現對發電機無功功率的控制。

ABB變頻器配件ACS800系列：

1：RMIO-01C            主接口板

2：RDCU-02C            控制板

3：FS300R12KE3/AGDR-61C    ABB驅動模塊

4：FS450R12KE3/AGDR-61C    ABB驅動模塊

5：RINT5514C

6：RINT6611C

7：AINT-02C I/O板

8：APOW-01C             電源板

9：AINP-01C             可控硅觸發板

10：CDP 312R            操作面板

11：CM100DY-24A         IGBT模塊

12：CM150DY-24A         IGBT模塊

13：BSM300GB120DN2      IGBT模塊

14：SKKH72/16E          可控硅模塊

15：TD162N16KOF         可控硅模塊

16：SKKH92/16E          可控硅模塊

17：TD180N16KOF         可控硅模塊

18：M2E068-DF           變頻器風扇

19：M2E068-BF           變頻器風扇

20：R2E225-BD92-12      變頻器風扇

21：RINT-5611C

22：RINT-5513C

23：7MBR10SA120

24：RVAR-5211

25：RINT-5211C

26：SKM200GB128

27：RMIO-02C

28：RMIO-02C-01

29：RINT-5513C

30：RIN-I5512C

31：FS450R12KE3/AGDR-71C

32：SKM195GB124DN

33：SKM145GB124DN

34：RINT-5211C

35：RINT-5311C

ABBIGBT驅動板型號：

FS300R12KE3/AGDR-86C   FS300R12KE3/AGDR-81C    FS225R12KE3/AGDR-81C  FS225R12KE3/AGDR-81C

FS225R12KE3/AGDR-82C   FS225R12KE3/AGDR-82C    FS225R17KE3/AGDR-81C  FS300R12KE3/AGDR-81C

FS300R12KE3/AGDR-81C   FS300R12KE3/AGDR-82C    FS300R12KE3/AGDR-82C  FS450R12KE3/AGDR-81C

FS450R12KE3/AGDR-82C   FS450R12KE3/AGDR-81C    FS450R12KE3/AGDR-82C  FS300R17KE3/AGDR-81C

FS300R17KE3/AGDR-82C   FS300R17KE3/AGDR-81C    FS300R17KE3/AGDR-82C  FS450R17KE3/AGDR-81C

FS450R17KE3/AGDR-82C   FS450R17KE3/AGDR-81C    FS450R17KE3/AGDR-82C  FS450R17KE3/AGDR-81C

FS450R17KE3/AGDR-86C   FS450R17KE3/AGDR-82C

FS225R12KE3/AGDR-71C   FS300R12KE3/AGDR-71C    FS450R12KE3/AGDR-71C   FS300R17KE3/AGDR-76C

FS450R17KE3/AGDR-72C   FS300R12KE3/AGDR-72C    FS225R17KE3/AGDR-76C   FS450R17KE3/AGDR-71C

FS225R12KE3/AGDR-71C   FS300R12KE3/AGDR-71C    FS450R12KE3/AGDR-71C   FS300R17KE3/AGDR-76C

FS450R17KE3/AGDR-72C   FS300R12KE3/AGDR-72C    FS225R17KE3/AGDR-76C   FS450R17KE3/AGDR-71C

主營范圍：ABB變頻器配件，ABB電路板，ABB主板，ABB控制板，ABB驅動板，ABB電源板，ABB驅動板，ABB模塊，ABB晶閘管，ABB可控硅等等
