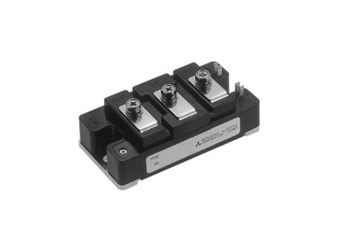

三菱IGBT模塊 _【第5代NFH系列】
2020-08-10瀏覽量：1582
三菱IGBT模塊 _【第5代NFH系列】
性能特點
采用CSTBTTM硅片技術，實現開關速度控制的最優化
飽和壓降低于業界同類產品
續流二極管：超高速恢復特性，極低拖尾電流
開關頻率可達60kHz
模塊內部寄生電感低
應用領域
變頻焊接設備等中高頻開關應用
IGBT Modules (NFH series)
| 電路拓撲 | VCES(V) | Ic(A) | |||||
| 100 | 150 | 200 | 300 | 400 | 600 | ||
| 2 單 元 | 600 | CM200DU -12NFH | CM300DU -12NFH | CM400DU -12NFH | CM600DU -12NFH | ||
| 1200 | CM100DU -24NFH | CM150DU -24NFH | CM200DU -24NFH | CM300DU -24NFH | CM400DU -24NFH | CM600DU -24NFH | |
