三菱IGBT模塊 _【第5代NX系列】
2020-08-10瀏覽量：1862
三菱IGBT模塊 _【第5代NX系列】
性能特點
采用最優(yōu)化CSTBTTM硅片技術

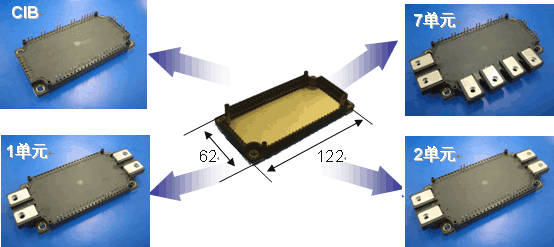

有CIB、7單元、2單元和1單元四種拓撲結構
內部集成NTC測溫電阻
全系列共享同一封裝平臺
耐功率循環(huán)和熱循環(huán)能力強
具有競爭力的性價比
有條件接受客戶定制
應用領域
通用變頻器等交流電動機驅動應用

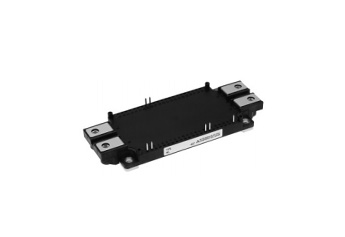

IGBT Modules (NX series)
| VCES(V) | 電路 拓撲 | Ic(A) | |||||||||
| 35 | 50 | 75 | 100 | 150 | 200 | 300 | 400 | 450 | 600 | ||
| 600 | 1 單 元 | CM600HX -12A | |||||||||
| 2 單 元 | CM300DX -12A | CM400DX -12A | |||||||||
| 7 單 元 | CM100RX -12A | CM150RX -12A | CM200RX -12A | ||||||||
| CIB | CM75MX -12A | CM100MX -12A | |||||||||
| 1200 | 1 單 元 | CM400HX -24A | CM600HX -24A | ||||||||
| 2 單 元 | CM150DX -24A | CM200DX -24A | CM300DX -24A | CM450DX -24A | |||||||
| 7 單 元 | CM75RX -24A | CM100RX -24A | |||||||||
| CIB | CM35MX -24A | CM50MX -24A | CM75MX -24A | ||||||||
