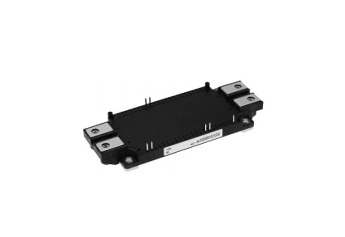

三菱IGBT模塊 _【第6/6.1代NX系列】
2020-08-10瀏覽量：1654
三菱IGBT模塊 _【第6/6.1代NX系列】
性能特點
采用第6代IGBT硅片技術，損耗低
二極管采用第6代LPT硅片技術，正向導通壓降低
硅片結溫可高達175°C
硅片運行溫度最高可達150°C
內部集成NTC測溫電阻
全系列共享同一封裝平臺
有條件接受客戶定制
第6代NX系列IGBT模塊產品一覽(1200V)
| 電流 | NX-S | NX-M | NX-L | ||||
| Chopper | CIB | 7單元 | 6單元 | 2單元 | 2單元 | 7單元 | |
| 35 | CM35MXA-24S | ||||||
| 50 | CM50MXA-24S | ||||||
| 75 | CM75MXA-24S | CM75RX-24S | CM75TX-24S | ||||
| 100 | CM100MXA-24S | CM100RX-24S | CM100TX-24S | ||||
| 150 | CM150EXS-24S | CM150RX-24S | CM150TX-24S | CM150DX-24S | |||
| 200 | CM200EXS-24S | CM200DX-24S | CM200RXL-24S | ||||
| 300 | CM300EXS-24S | CM300DX-24S | |||||
| 450 | CM450DX-24S | ||||||
| 600 | CM600DXL-24S | ||||||
| 1000 | CM1000DXL-24S | ||||||
第6代NX系列IGBT模塊產品一覽(1700V)
| 電流 | NX-S | NX-M | NX-L | |||
| Chopper | CIB | 2單元 | 7單元 | 2單元 | 7單元 | |
| 75 | CM75MXA-34SA | CM75RX-34SA | ||||
| 150 | CM150DX-34SA | CM150RXL-34SA | ||||
| 200 | CM200EXS-34SA | CM200DX-34SA | ||||
| 300 | CM300DX-34SA | |||||
| 450 | CM450DXL-34SA | |||||
| 600 | CM600DXL-34SA | |||||
第6.1代NX系列IGBT模塊
性能特點
同第六代，低損耗，且最高結溫達175°C
Viso = 4000Vrms
NX-M封裝模塊擴展到600A電流等級
應用領域
電機驅動，光伏及風力發電，UPS及焊機電源等。
第6.1代NX系列IGBT模塊產品一覽(1200V)
| 額定值& 內部拓撲 | 型號 | ||
| 1200V | 7in1 | 100A | CM100RX-24S1 |
| 150A | CM150RX-24S1 | ||
| 6in1 | 100A | CM100TX-24S1 | |
| 150A | CM150TX-24S1 | ||
| 2in1 | 225A | CM225DX-24S1 | |
| 300A | CM300DX-24S1 | ||
| 450A | CM450DX-24S1 | ||
| 600A | CM600DX-24S1 | ||
