三菱IPM模塊 _【第5代L系列】
2020-08-14瀏覽量：1572

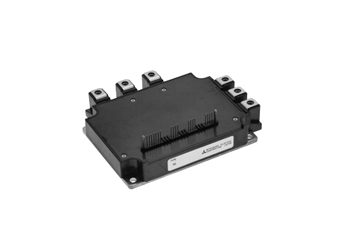

三菱IPM模塊 _【第5代L系列】
性能特點
采用 CSTBTTM硅片實現低損耗
內置新的ASIC實現驅動和保護，通過控制柵極di/dt 減少EMI
IGBT硅片上集成溫度傳感器，過溫保護更精確(145℃)
主端子有針腳型和螺絲型兩種形式
電流等級：25A~600A
電壓等級：600V/1200V
專門針對太陽能發電開發了多種PV-IPM
應用領域
高端通用變頻器、伺服電機驅動器等

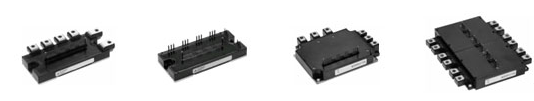

封裝尺寸
A型 B型 C型 D型
133mm×66.75mm 120mm×55mm 135mm×110mm 172mm×150mm
IPM (L series)
| 電路 拓撲 | VCES(V) | Ic(A) | ||||||||
| 25 | 50 | 75 | 100 | 150 | 200 | 300 | 450 | 600 | ||
| 6單元 | 600 | PM50C LA060 | PM75C LA060 | PM100C LA060 | PM150C LA060 | PM200C LA060 | PM300C LA060 | PM450C LA060 | PM600C LA060 | |
| PM50C LB060 | PM75C LB060 | |||||||||
| 1200 | PM25C LA120 | PM50C LA120 | PM75C LA120 | PM100C LA120 | PM150C LA120 | PM200C LA120 | PM300C LA120 | PM450C LA120 | ||
| PM25C LB120 | PM50C LB120 | PM75C LB120 | ||||||||
| 7單元 | 600 | PM50R LA060 | PM75R LA060 | PM100R LA060 | PM150R LA060 | PM200R LA060 | PM300R LA060 | |||
| PM50R LB060 | PM75R LB060 | |||||||||
| 1200 | PM25R LA120 | PM50R LA120 | PM75R LA120 | PM100R LA120 | PM150R LA120 | |||||
| PM25R LB120 | PM50R LB120 | PM75R LB120 | ||||||||
