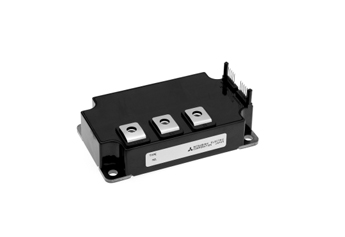

三菱IPM模塊 _【V1系列】

性能特點

替代第3代DSA系列，V系列和HSA系列IPM

采用全柵型CSTBTTM硅片具有低損耗

    600V: Vce(sat)(@Tj=125?C)=2.55V ---> 1.75V

    1200V: Vce(sat)(@Tj=125?C)=2.6V ---> 1.85V

優化片上溫度傳感器

新的結線技術顯著改善功率循環

兼容現有V系列小封裝

SXR端子提供穩壓電源供外部光耦使用（可選）

V1系列IPM使得變頻器的功率損耗與傳統產品相比，降低約20%（PM300DV1A120與PM300DVA120相比較）

內部框圖

應用領域

高端通用變頻器、伺服電機驅動器等

封裝尺寸

120mm×70mm

IPM (V1 series)
