三菱IGBT模塊 _【第5代NF系列】
2020-08-10瀏覽量：2590
三菱IGBT模塊 _【第5代NF系列】
性能特點
采用低損耗CSTBTTM硅片技術
LPT結構用于1200V模塊，更加適合于并聯使用
額定電流定義比市場上同類產品高一個等級
外形尺寸與H系列IGBT完全兼容
內置導熱性能優異的氮化鋁(AlN)絕緣基層，熱阻小
通過調整底板和基板間焊錫的厚度大大改善了溫度循環能力ΔTc
高功率循環能力
應用領域
通用變頻器，伺服驅動器，UPS，特種電源等

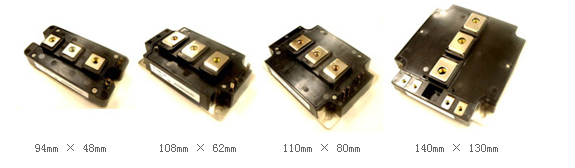

封裝尺寸

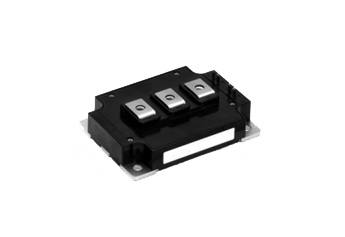

IGBT Modules (NF series)
| 電 路 拓 撲 | VCES(V) | Ic (A) | |||||||
| 50A | 75A | 100A | 150A | 200A | 300A | 400A | 600A | ||
| 2 單 元 | 600V | CM150DY -12NF | CM200DY -12NF | CM300DY -12NF | CM400DY -12NF | CM600DY -12NF | |||
| 1200V | CM100DY -24NF | CM150DY -24NF | CM200DY -24NF | CM300DY -24NF | CM400DY -24NF | CM600DU -24NF | |||
| 6 單 元 | 600V | CM75TL -12NF | CM100TL -12NF | CM150TL -12NF | CM200TL -12NF | ||||
| 1200V | CM50TL -24NF | CM75TL -24NF | CM100TL -24NF | CM150TL -24NF | CM200TL -24NF | ||||
| 7 單 元 | 600V | CM75RL -12NF | CM100RL -12NF | CM150RL -12NF | CM200RL -12NF | ||||
| 1200V | CM50RL -24NF | CM75RL -24NF | CM100RL -24NF | CM150RL -24NF | CM200RL -24NF | | |||
